蓝牙网关防爆型(蓝牙5.0+双wifi+4G/5G)ZRDY2607B,具有防水、防尘,防爆功能,室外环境易于安装和使用。网关基于蓝牙5.0版本,集成蓝牙5.0、2.4G/5G双频WiFi、4G/5G(LTE-TDD/LTE-FDD)无线通信模块,支持4G网络、WiFi无线网络和RJ45有线网络3种联网方式上报数据。可实现200米蓝牙信号覆盖!
尺寸:153mm X 137mm X 97mm
蓝牙网关防爆型(蓝牙5.0+双wifi+4G/5G)ZRDY2607B,具有防水、防尘,防爆功能,室外环境易于安装和使用。网关基于蓝牙5.0版本,集成蓝牙5.0、2.4G/5G双频WiFi、4G/5G(LTE-TDD/LTE-FDD)无线通信模块,支持4G网络、WiFi无线网络和RJ45有线网络3种联网方式上报数据。可实现200米蓝牙信号覆盖!
尺寸:153mm X 137mm X 97mm
蓝牙网关防爆型(蓝牙5.0+双频wifi+4G/5G)ZRDY2607B
一、产品简介
本产品基于蓝牙5.0版本研发,集成5.0蓝牙、5G+2.4G双频WiFi两种无线通讯协议,并支持4G/5G(LTE-TDD/LTE-FDD)无线通信模块进行数据上传。由于此网关支持5G WiFi和5G通信模块,所以又称双5G蓝牙网关。网关采用PoE交换机或DC直流电源供电。此网关可实现超长距离覆盖,空旷环境下最远覆盖距离可达200米!网关可以灵活地用于各种WiFi+蓝牙的数据传输应用场景,例如远程控制BLE蓝牙设备,接收BLE蓝牙设备发送的数据并通过WiFi部分将其上报发送到云端服务器(用户可使用自己的服务器)。此外,双5G蓝牙网关VDB2607具有防水、防尘,防爆功能,是一款在室外严酷工作环境中高度适用于的蓝牙网关,而且在室外环境下也易于安装和使用。
二、产品接口:
(1)电源接口( 电源接口支持DC_5V输入,输入电压范围4.5-5.5V,电流大于1000mA电源座孔径为3.5mm。针直径为1.35毫米,5V电源适配器的输入电压为AC100-240V和50/60Hz,输出电压为5V2A。电源连接器内部为正,外部为负。);
(2)2.4GHz wifi天线;
(3)5GHz wifi天线;
(4)RJ45接口(WAN/LAN接口和POE供电接口);
(5)4G/5G通信模块(LTE-TDD/LTE-FDD)天线;
三、产品特征
(1)蓝牙部分是BLE低功耗蓝牙,基于蓝牙5.0标准,采用Nordic超低功耗nRF52840芯片开发;
(2)网关蓝牙的数据传输速率最高可达2Mbps;
(3)蓝牙连接距离为200m超远距离覆盖(空旷无遮挡的环境下);
(4)WiFi支持IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac标准协议;
(5)WiFi传输数据支持TCP和UDP协议(默认是UDP协议上传数据);
(6)WiFi数据传输速率最高可达833Mbps;
(7)网关支持POE开关电源或者5.0V适配器电源供电;
(8)配置一个WAN/LAN可变网络端口;
(9)支持3种联网方式:支持4G网络数据传输;支持WiFi无线网络数据传输;支持WiFi有线网络数据传输;
(10)已通过BQB认证(蓝牙认证);
(11)具有防水、防爆、防尘功能,适用于室外恶劣的工作环境;
(11)网关符合RoHS、FCC、CE认证标准。
四、产品参数
尺寸 | 长: 153mm, 宽: 137, 高: 97 |
网关供电电压 | DC4.5V-12.0V 、POE Switch up to 57V |
网关工作电流 | 300mA@5V |
网关工作温度 | -20℃~70℃ |
接口 | WAN接口和电源接口 |
网关的WiFi部分 | |
WiFi 标准 | IEEE 802.11ac,IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
数据传输速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
IEEE 802.11n : | |
MCS0~MCS7 @ HT20/ 2.4GHz band | |
MCS0~MCS7 @ HT40/ 2.4GHz band | |
MCS0~MCS9 @ HT40/ 5GHz band | |
IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz band | |
灵敏度 | VHT80 MCS9 : -60dBm@10% PER(MCS9) /5GHz band |
HT40 MCS9 : -63dBm@10% PER(MCS9) /5GHz band | |
HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band | |
HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band | |
54M: -76dBm@10% PER | |
11M: -88dBm@ 8% PER | |
发射功率 | IEEE 802.11ac: 13dBm @HT80 MCS9 /5GHz band |
IEEE 802.11ac: 16dBm @HT80 MCS0 /5GHz band | |
IEEE 802.11n: 14dBm @HT20/40 MCS7 /5GHz band | |
IEEE 802.11n: 16dBm @HT20/40 MCS0 /5GHz band | |
IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band | |
IEEE 802.11g: 16dBm @54MHz | |
IEEE 802.11b: 18dBm @11MHz | |
无线安全 | WPA/WPA2, WEP, TKIP, and AES |
网关的工作模式 | WiFi支持Bridge、Gateway、AP Client三种工作模式 |
网关的蓝牙部分 | |
蓝牙版本 | Bluetooth ® 5.0 |
蓝牙数据传输速率 | Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2) |
无线安全 | AES硬件加密 |
扫描距离 | 200米 |
发射功率 | 发射功率从-20dBm——+8dBm(4dB步长) |
五、产品应用
(1)BLE蓝牙设备的远程控制应用(需要修改网关内部的固件做适配,比如远程控制智能门锁的开关等);
(2)此网关可应用于资产定位管理系统中做数据传输应用;
(3)应用于于蓝牙5.0室内定位系统(主被动一体式蓝牙定位系统)中,人员或物品的实时位置定位、追踪。
(4)此双5G蓝牙网关可采集各类ibeacon、温湿度传感器的广播数据,然后上报传输服务器(比如收集蓝牙手环的健康数据上报服务器);

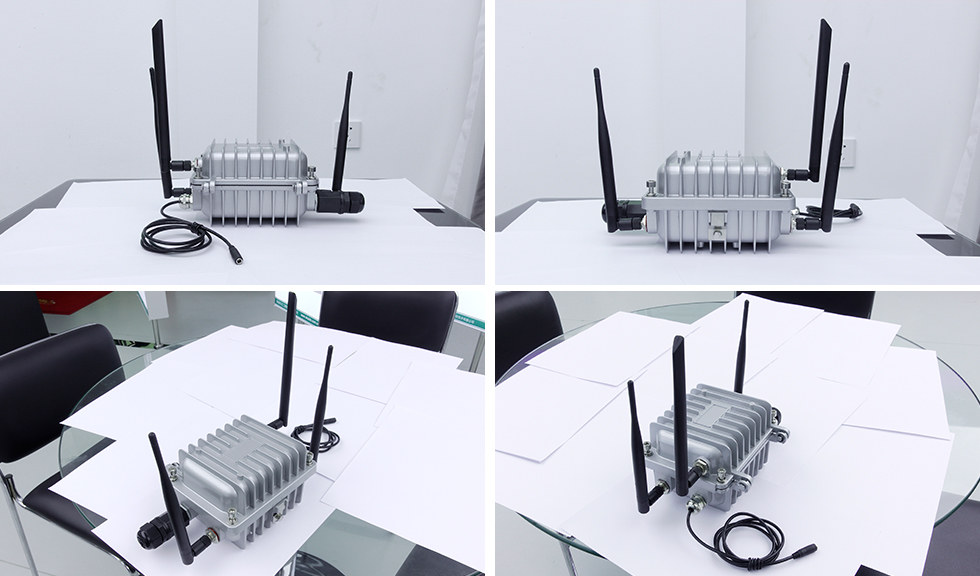

六、产品图片
