蓝牙网关室内型（蓝牙4.2+wifi）ZRDYTD05A
一、产品简介
本产品是一个带有POE或DC电源的蓝牙网关。它可以灵活地用于各种场景，比如远程控制BLE低功耗蓝牙设备，接收由BLE蓝牙设备发送的数据并将其发送到服务器。
蓝牙4.2网关TD05的WiFi数据速率可以达到100Mbps，BLE数据速率可以达到1Mbps。TD05还支持POE交换机电源供电和直流5.0V适配器电源供电。
二、网关特征
（1）带有底座，且和底座可以分离，安装非常方便！
（2）支持POE交换机电源和5V适配器直流电源两种供电方式。
（3）具有POE数据表的蓝牙网关
（4）支持符合IEEE802.3标准的解决方案，包括预标准的PoE支持。
（5）支持IEEE802.11n，IEEE802.11g，IEEE802.11b协议
（6）支持蓝牙4.2
（7）配置一个WAN/LAN可切换网络端口
（8）符合RoHS（无铅）标准
（9）符合FCC，CE认证
（10）此蓝牙网关出厂烧录的软件默认是扫描模式，用来采集ble蓝牙设备的数据，我们的蓝牙4.0网关每秒可以扫描抓取100个蓝牙从机广播数据，然后转发到指定的服务器；蓝牙4.2网关和蓝牙5.0网关每秒均可以扫描抓取200个蓝牙数据包上传指定服务器。
此蓝牙网关也可以工作在连接模式（需要研发修改网关里面的软件），连接ble蓝牙设备，进行双向的数据传输，从ble蓝牙设备-蓝牙网关-服务器，再从服务器-蓝牙网关-ble蓝牙设备，多用于控制类应用，比如控制智能门锁的开关、控制蓝牙灯具的开关等
三、应用场景
本产品可以应用于以下多种场合：
（1）ibeacon信号嗅探、抓取和数据传输；
（2）贵重资产定位和管理；
（3）蓝牙探测式（网络侧）定位系统；
（4）智能考勤打卡；
（5）智能家居控制系统；
四、网关参数表
|
尺寸
|
直径: 110mm; 高: 35mm
|
|
供电
|
DC3.5-5.5V、POE Switch up to 57V
|
|
电流
|
200mA@5V
|
|
工作温度
|
-20℃~70℃
|
|
接口
|
WAN口和电源口
|
|
WiFi
|
|
|
WiFi 标准
|
IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
|
|
传输速率
|
IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
|
|
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
|
|
IEEE 802.11n : 72Mbps@HT20 150Mbps@HT40
|
|
灵敏度
|
HT40 MCS7 : -67dBm@10% PER(MCS7)
|
|
HT20 MCS7 : -73dBm@10% PER(MCS7)
|
|
54M: -76dBm@10% PER
|
|
11M: -91dBm@ 8% PER
|
|
功耗
|
IEEE 802.11n: 15dBm @HT40 MCS7
|
|
15dBm@HT20 MCS7
|
|
IEEE 802.11g: 16dBm
|
|
IEEE 802.11b: 18dBm
|
|
安全
|
WPA/WPA2, WEP, TKIP, and AES
|
|
工作模式
|
Bridge、Gateway、AP Client
|
|
蓝牙
|
|
|
蓝牙标准
|
Bluetooth ® 4.0
|
|
传输速率
|
1Mbps
|
|
安全
|
AES HW Encryption
|
|
扫描距离
|
10米
|
|
发射功率
|
-20~+4dBm
|

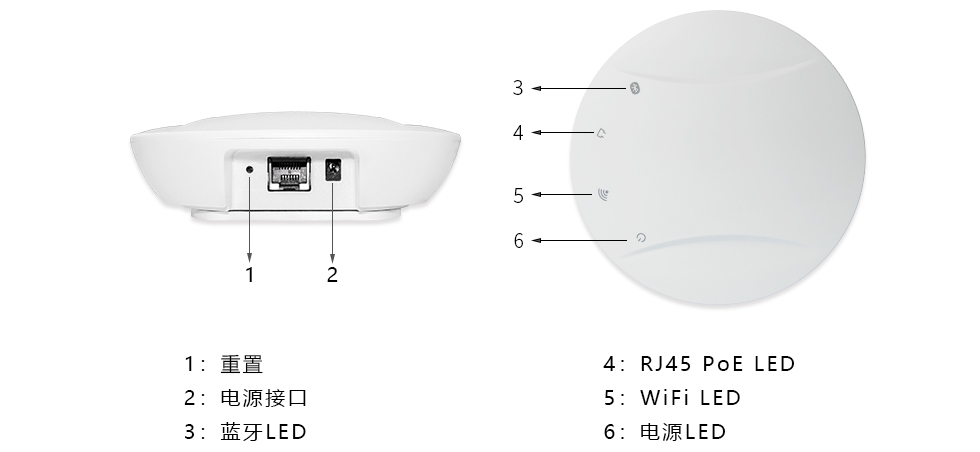

五、网关的接口
（1）WAN/LAN网络接口
网络接口支持CAT-5/CAT-5E传输数据和POE电源（电压范围44-57V），此网络接口支持WAN/LAN切换。
|
工作模式
|
网口
|
|
AP Client
|
LAN
|
|
Getway
|
WAN
|
（2）电源端口
电源接口支持DC_5V输入，输入电压范围为3.5-5.5V，电流大于1000mA。电压接口采用DC-005电源插座，电源座孔径5.5mm，针的直径是2.1毫米。
备注：5V电源适配器的输入电压为AC100-240V和50/60Hz，输出电压为5V2A。电源连接器内部为正极，外部为负极。
（3）复位：按下复位按钮超过5秒后，WiFi部件将恢复出厂设置。
（4）LED灯
开机时电源指示灯常亮；
开机后蓝牙LED闪烁；
连接网线时网络LED常亮；
连接WiFi后，WiFi LED常亮1-2秒
备注：本产品可通过POE交换机或无线WiFi连接到互联网。
